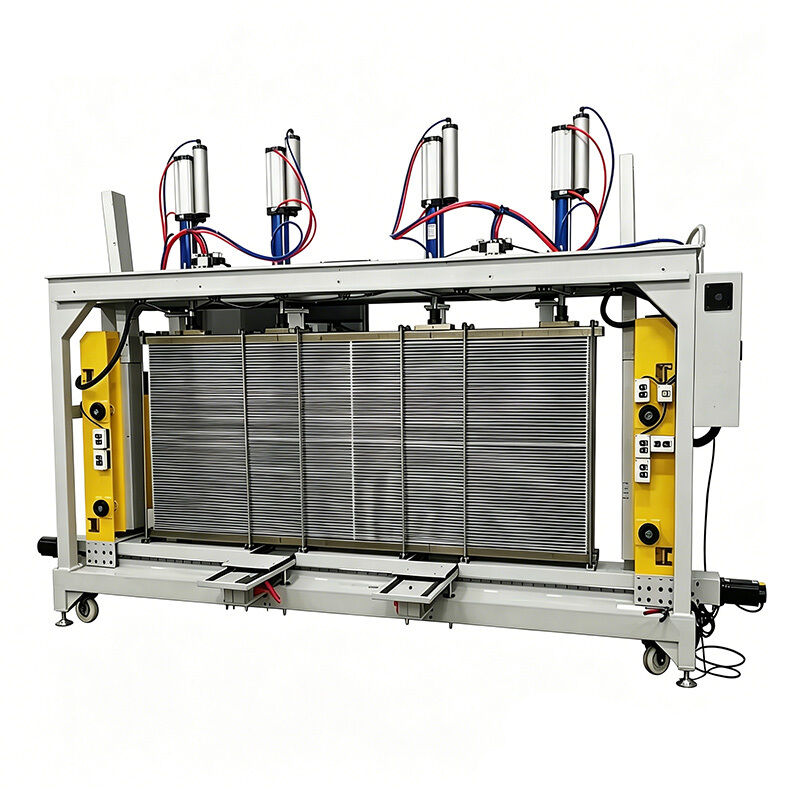

판형 및 바형 열교환기 코어 조립 기계

판 및 바 열 교환기 제조업체는 종종 여러 개의 핵 크기를 생산하면서 조립 정확성을 유지하고 설치 시간을 최소화하는 공통 과제와 직면합니다.

SUNHOPE 판 & 바 열 교환기 코어 조립 기계는이 요구 사항을 해결하기 위해 개발되었습니다.산업용 열 교환기 생산이 기계는 가동자가 시간이 많이 걸리는 수동 장착 장치 수정에 의존하는 대신 서보 제어 위치 시스템으로 핵심 크기를 빠르게 조정 할 수 있습니다.

다양한 열 교환기 모델을 소형 및 중형 생산 대량으로 생산하는 회사에서는빠른 전환은 작업실 효율성을 크게 향상시키고 생산 라인 사이의 정지 시간을 줄일 수 있습니다..

최대 조립 크기 길이 2000mm, 너비 350mm, 높이 150mm,기계는 현재 자동차 및 산업 냉각 산업에서 사용되는 판 및 막 열 교환기 응용 프로그램의 대부분을 다루고 있습니다..

빈번한 기계적 조정을 필요로 하는 전통적인 조립 장비와 달리, 이 기계는 선택된 핵심 차원에 따라 조립 장비를 배치하기 위해 여러 개의 서보 모터를 사용합니다.

작업 크기가 설정되면, 서보 모터는 움직임을 멈추고 조립 중에 위치에 머물러 있습니다. 이 설계는 안정적인 생산 정확성을 유지하면서 에너지 소비를 줄이는 데 도움이됩니다.

사용자 정의 주문 또는 여러 제품 사양을 처리하는 제조업체에게는 몇 분 이내에 핵심 크기를 전환 할 수있는 능력이 상당한 운영 이점을 제공 할 수 있습니다.

이 기계는 다음을 위해 적합합니다.

• 플래크 및 바 열 교환기
• 인터쿨러 코어
• 오일 냉각기 코어
• 충전 공기 냉각기
• 산업용 냉각 모듈
• EV 열 관리용 열 교환기

이 기계는 생산 바닥의 요구사항을 염두에 두고 개발되었습니다.

조작자는 복잡한 기계적 수정 없이 제어 시스템을 통해 제품 크기를 쉽게 조정할 수 있습니다. 수동 제어 버튼은 설정 및 생산 중에 빠른 작동을 허용합니다.

압축은 제강 일리의 가스 액체 부스터 실린더에 의해 제공됩니다. 1300 모델에는 두 개의 독립적인 실린더가 사용되며 다른 조립 요구 사항에 따라 조정 될 수 있습니다.

슬라이드 테이블은 설치 후 기계 프레임 너머로 약 260mm로 확장 할 수 있으며, 핵심 구성 요소를 부하하거나 배치 할 때 추가 작업 공간을 제공합니다.

• 고정 장치 구동 시스템: 나크론 스테퍼 모터
• 제어 시스템: 미쓰비시 컨트롤러 (일본)
• 압축 시스템: 제주일리 가스 액체 부스터 실린더
• 조정 가능한 이동 속도: 0~30m/min
• 길이 조절 범위: 300~1500mm
• 너비 조절 범위: 30~300mm
• 슬라이드 테이블 연장 거리: 약 260 mm
• 수동 조작 인터페이스

이 장비는 다음과 같은 생산에 널리 사용됩니다.

• 자동차용 인터쿨러
• 알루미늄 오일 냉각기
• 충전 공기 냉각기
• 산업용 열 교환기
• 건설기계 냉각 시스템
• 농업 장비 냉각 시스템
• EV 냉각 부품
• 타겟화된 판 및 막대 열 교환기 집합체

냉각 시스템은 점점 더 전문화되면서 제조업체는 다양한 크기의 핵을 처리 할 수있는 유연한 조립 장비를 점점 더 필요로합니다.이 기계는 그 목적을 위해 특별히 설계되었습니다.

SUNHOPE는 15 년 이상 라디에이터, 콘덴서 및 열 교환기 제조에 참여했습니다.

장비만 판매하는 회사와 달리 우리는 매일 생산 과정에서 발생하는 과제를 이해합니다. 왜냐하면 우리는 제조과정과 장비 운영과 밀접하게 협력하기 때문입니다.

우리는 고객들이 라디에이터와 열 교환기 생산 시설을 설치할 때 공장 배열, 장비 선택, 생산 계획에 대한 실용적인 권고들을 제공함으로써 도움을 줍니다.

핵심 조립 기계 외에도 SUNHOPE는 라디에이터 및 열 교환기 생산에 대한 완전한 생산 라인 장비 및 CKD 제조 솔루션을 공급 할 수 있습니다.

우리는 라디에이터, 콘덴서 및 열 교환기 부품의 광범위한 범위를 제공하여 고객이 구매를 단순화하고 안정적인 공급망을 유지하도록 돕습니다.

우리 팀은 고객들이 안정적이고 효율적인 운영을 달성할 수 있도록 설치 안내, 생산 지원 및 문제 해결 지원을 제공합니다.

핵심 차원을 바꾸는 데 얼마나 걸리죠?

대부분의 응용 프로그램에서, 운영자는 세르보 제어 위치 시스템으로 몇 분 이내에 차원 조절을 완료 할 수 있습니다.기계가 다모델 생산 환경에 적합하도록 하는 것.

기계는 맞춤형 열 교환기 생산에 적합합니까?

네. 이 기계는 다양한 제품 크기를 수용 할 수 있도록 설계되었으며, 사용자 정의 된 인터쿨러 및 판 및 바 열 교환기를 생산하는 제조업체에서 일반적으로 사용됩니다.

어떤 산업에서 이런 장비를 사용하는가?

이 기계는 자동차, 상업용 차량, 건설 장비, 농업 기계, 산업 냉각 및 에너지 분야에 서비스를 제공하는 제조업체에 의해 널리 사용됩니다.

기계는 더 큰 또는 특별한 제품에 맞게 설정 할 수 있습니까?

예. SUNHOPE는 특정 생산 요구 사항과 제품 크기에 따라 맞춤형 솔루션을 제공할 수 있습니다.

SUNHOPE는 설치 및 기술 지원을 제공합니까?

네. 우리는 설치 안내, 기술 컨설팅, 그리고 판매 후 지원을 제공하여 고객들이 그들의 생산 작업에 장비를 성공적으로 통합할 수 있도록 돕습니다.

SUNHOPE는 전체 열 교환기 생산 라인을 공급 할 수 있습니까?

네, 개별 기계 외에도 장비, 부품, 기술 지원, 생산 계획 서비스를 포함한 전체 솔루션을 제공합니다.
